ДАТЧИК ИНДУКЦИИ МАГНИТНОГО ПОЛЯ НВ0391.5-35
Артикул: НВ0391.5-35
ДАТЧИК ИНДУКЦИИ МАГНИТНОГО ПОЛЯ НВ0391.5-35
Артикул: НВ0391.5-35
Оформить заказ

Датчик НВ0391.5-35 является магнитомодуляционным преобразователем индукции магнитного поля (феррозондом). Предназначен для использования в составе магнитоизмерительной аппаратуры широкого применения.

Датчик представляет цилиндрическую катушку содержащую несколько обмоток. Внутрь катушки помещен чувствительный элемент с обмоткой возбуждения. Для работы датчика в обмотке возбуждения создается переменный ток. Чувствительный элемент реагирует на разность внешнего магнитного поля и поля, создаваемого током в обмотке обратной связи. В сигнальной обмотке возникает пропорциональная этой разности ЭДС с частотой, равной удвоенной частоте тока возбуждения (сигнал второй гармоники).


Датчик НВ0391.5-35 является магнитомодуляционным преобразователем индукции магнитного поля (феррозондом). Предназначен для использования в составе магнитоизмерительной аппаратуры широкого применения.

Датчик представляет цилиндрическую катушку содержащую несколько обмоток. Внутрь катушки помещен чувствительный элемент с обмоткой возбуждения. Для работы датчика в обмотке возбуждения создается переменный ток. Чувствительный элемент реагирует на разность внешнего магнитного поля и поля, создаваемого током в обмотке обратной связи. В сигнальной обмотке возникает пропорциональная этой разности ЭДС с частотой, равной удвоенной частоте тока возбуждения (сигнал второй гармоники).
Описание
Описание

В завитсимости от количества используемых в датчике обмоток выпускается несколько модификаций датчика.


  • с двумя обмотками: возбуждения и сигнальной (сигнальная обмотка одновременно используется в качестве обмотки обратной связи, модификация датчика используется для измерения индукции магнитного поля в диапазоне до ±1000 мкТл),
  • с тремя обмотками: возбуждения, сигнальной и обмоткой обратной связи (базовая модификация).
  • с четырьмя обмотками: возбуждения, сигнальной, обмоткой обратной связи и компенсационной обмоткой (модификация датчика используется для измерений в диапазоне ±1 мкТл).

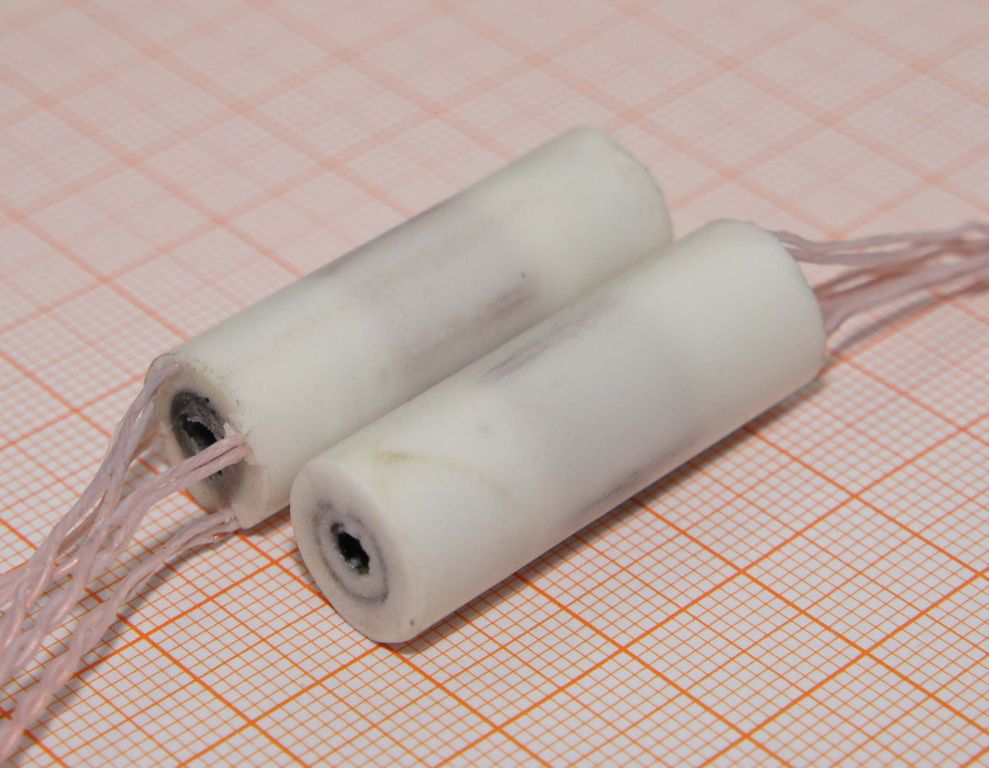

    Однокомпонентный датчик обозначен на чертеже (рис. слева). Выполнен в форме цилиндра длинной 35мм, диаметр 12мм.


    Выпускаются модификации датчика с выводами из эмаль-провода ПЭТВ-0,2 или провода с фторопластовой изоляцией МГТФ-0,12. В качестве компаунда используется композиция на основе стеклянной микросферы (для работы в температуре до +120°С) или полиуретановой композиции (для работе в температуре до +70°С).

    Устойчивость датчика к механическим воздействиям иллюстрирует видеоролик, который можно загрузить здесь.

    Ниже приведена запись часовой шумовой дорожки датчика в полосе частот 0-20 Гц. Центральная часть рисунка содержит результат воздействия на датчик магнитного поля 1,3 нТл.

    Измерения шума датчика выполены с использованием магнитоизмерительного канала НВ0300.2 (диапазон 1 мкТл) и подключенного к его выходу фильтра низких частот с полосой 0-20 Гц.


    Область применения: используются в составе средств измерения слабых магнитных полей в диапазоне частот 0-400 Гц.
